碟簧的作用、选型以及使用

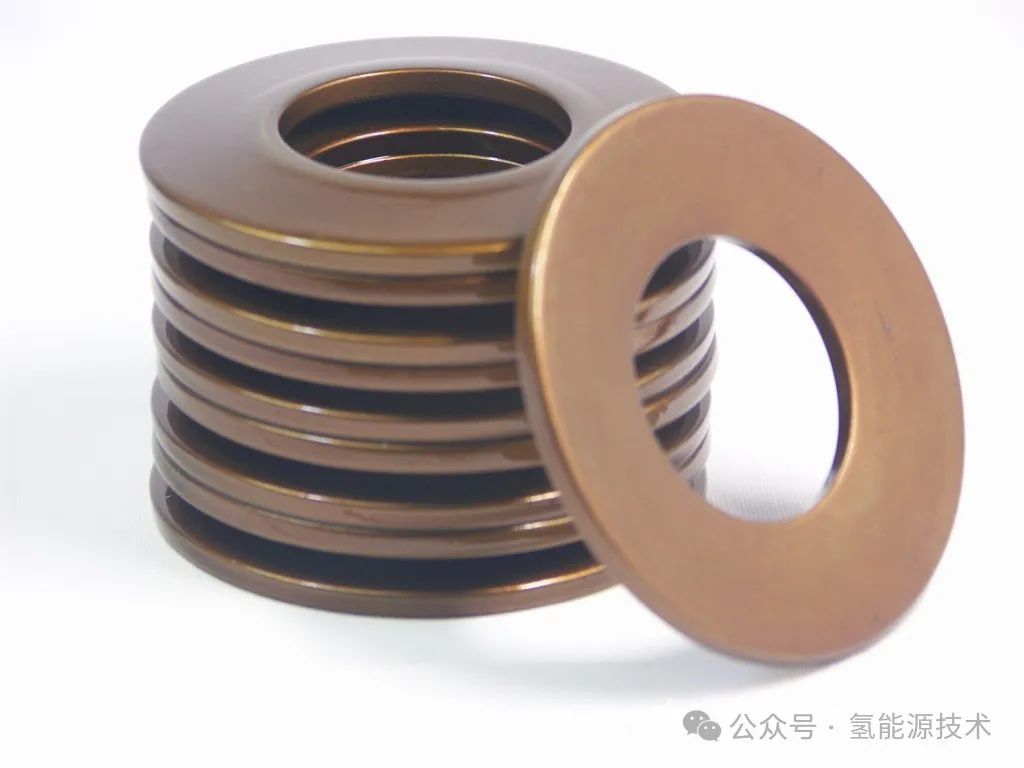

碟簧,即蝶形弹簧,是一种具有扁平圆形外观的机械零部件,通常由金属材料制成,具有弹性和柔韧性。


一、碟簧的作用

碟簧在多个领域和场合中发挥着重要作用,其主要作用可以归纳为以下几点:

  1. 预紧防松:碟簧能够增大螺栓或螺母与零件表面的接触面积,防止零件表面被磨坏,同时也起到保护零件和锁紧零件的作用。碟簧使得螺母和螺栓之间有预紧力,螺母与机件间紧固,碟簧把平均压力变为点线式压强凸入机件与螺母而防松动。此外,碟簧的弹力补偿增加了摩擦阻力,有效防止螺丝螺母松脱,特别是在经常旋转的物件中表现尤为明显。 水电解制氢设备

  2. 变刚度特性:碟簧具有变刚度特性,其刚度一般小于被连接件的刚度。当拧紧力作用在被连接件和螺钉或螺栓上时,由于碟簧的弹性模量较小,在有外载荷时,螺钉或螺栓上的剩余预紧力就更大,从而使螺丝的预紧效果更好。在有冲击或交变载荷时,碟簧能起到防松的效果。

  3. 缓冲与减震:碟簧在汽车、工业机械等设备的悬挂系统和传动装置中,起到减震、缓冲和保持平稳的作用。它能够承受大范围的变形并恢复到原始形状,同时保持稳定的性能,从而有效减少振动和冲击对设备的影响。

  4. 密封效果:碟簧在法兰连接等密封场合中,能够通过其弹性变形保持连接间的压力,达到密封要求。特别是在高温高压或操作压力和温度不稳定的设备上,碟簧的缓冲作用有助于维护密封性能并保护螺柱因过载而产生疲劳破坏。

  5. 储能与能量转换:碟簧还可以作为储能元件,将机械能转换为变形能储存起来,在需要时释放能量以完成特定的工作。

  6. 补偿作用:碟簧能够补偿因热胀冷缩等因素导致的预紧力反复改变,使预紧力保持稳定不变,防止螺栓疲劳和垫片失效。这对于确保设备的长期稳定运行具有重要意义。

二、碟簧选型

碟簧的选型需要综合考虑多个因素,以下是一些主要的选型方法:

  1. 工作条件明确化首要步骤是精确界定碟簧的工作条件,这涵盖了所承受的负荷大小、所需的变形量范围,以及具体的工作环境条件,如温度、湿度、介质等。 PEM制氢设备

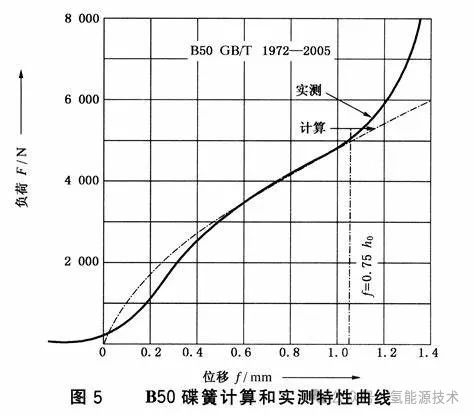

  2. 参数计算与确定基于负荷-变形曲线,详细计算并确定碟簧的关键参数,如刚度、能够承受的最大负荷及对应的变形量。根据计算结果,进一步确定碟簧的组合使用方式及所需的安全系数,确保设计的可靠性和稳定性。

  3. 材料选择与考量根据碟簧的强度需求、耐腐蚀性能要求及成本控制等多方面因素,精心选择适合的材料。常见的选择包括弹簧钢、不锈钢、钛合金等,每种材料都有其独特的性能优势和应用场景。

  4. 试验验证与标准遵循实施严格的试验和验证流程,可通过向供应商索取样品进行测试,或利用专业的分析工具进行模拟测试,确保碟簧的性能符合预期。


    另外可以参考并遵循GB/T 1972-2005《碟形弹簧》等相关国家或行业标准,确保碟簧的选型与设计符合行业规范和技术要求。该标准中给出了各种状态下的碟簧选型计算。

三、碟簧使用注意事项

  1. 载荷与变形控制

    • ①避免超负荷:确保碟簧在设计规定的载荷范围内使用,避免超载导致损坏或失效。

    • ②定期检查变形:定期检查碟簧的变形情况,确保其在正常范围内工作。若变形过大或过小,及时调整或更换。

    • ③控制使用行程:在变刚度或储能等应用中,控制碟簧的使用行程在最大压缩行程的10%至75%之间,以保证性能稳定。 高纯氢气发生器

  2. 工作环境与条件

    • ①温度管理:碟簧的工作温度应在其材料允许的范围内,避免过高或过低的温度对其性能造成不利影响。

    • ②环境适应性:在腐蚀性环境中,选择耐腐蚀性能好的碟簧材料,并保持其表面清洁,防止油污、灰尘等杂质影响其性能。

  3. 安装与操作

    • ①使用专用工具:在安装碟簧时,应采用专用工具如扭矩扳手等,以确保安装质量,避免使用不合适的工具导致碟簧受损。

    • ②注意安装方向:安装过程中要特别注意碟簧的方向和位置,确保安装正确。一般来说,碟簧的凹面应朝向受力方向,以优化负载分布。

    • ③避免侧向力与扭曲:禁止在碟簧上施加侧向力或扭曲力,以免导致碟簧损坏或失效。在操作过程中应小心谨慎,避免对碟簧造成不必要的冲击或振动。

    • ④润滑与保养:定期对碟簧进行润滑处理,以减少摩擦和磨损,延长使用寿命。同时,应定期对碟簧进行检查和维护,包括检查其变形、裂纹、锈蚀等情况,并及时进行处理。

其他注意事项

  • ①避免对合使用:在使用球轴承碟簧时,应避免对合使用以确保力值均匀分布。同向叠合使用时需注意片数限制(如N≤4),以避免因叠合过多导致碟簧性能下降。

  • ②定期检查与调整:对于安装在设备上的碟簧,应定期检查其工作状态和性能表现。如发现问题应及时进行调整或更换,以确保设备的正常运行和安全性。

  • ③存储与保管:碟簧应存放在干燥、通风、无腐蚀性气体的环境中,避免阳光直射和潮湿。长期不使用的碟簧应进行防锈处理,并定期进行检查和维护。
