TSA（变温吸附）氢气纯化系统是纯化工艺中的关键装备，分子筛吸附剂的性能决定产品氢的纯度与露点。由温控系、操作或工艺等原因，出现超温事件（如再生温度异常升高至420℃，远超常规再生窗口120-300℃），附剂造成损伤。吸附剂的性能评估，判定标准与操作，保障氢气纯化系统的安全稳定运行。

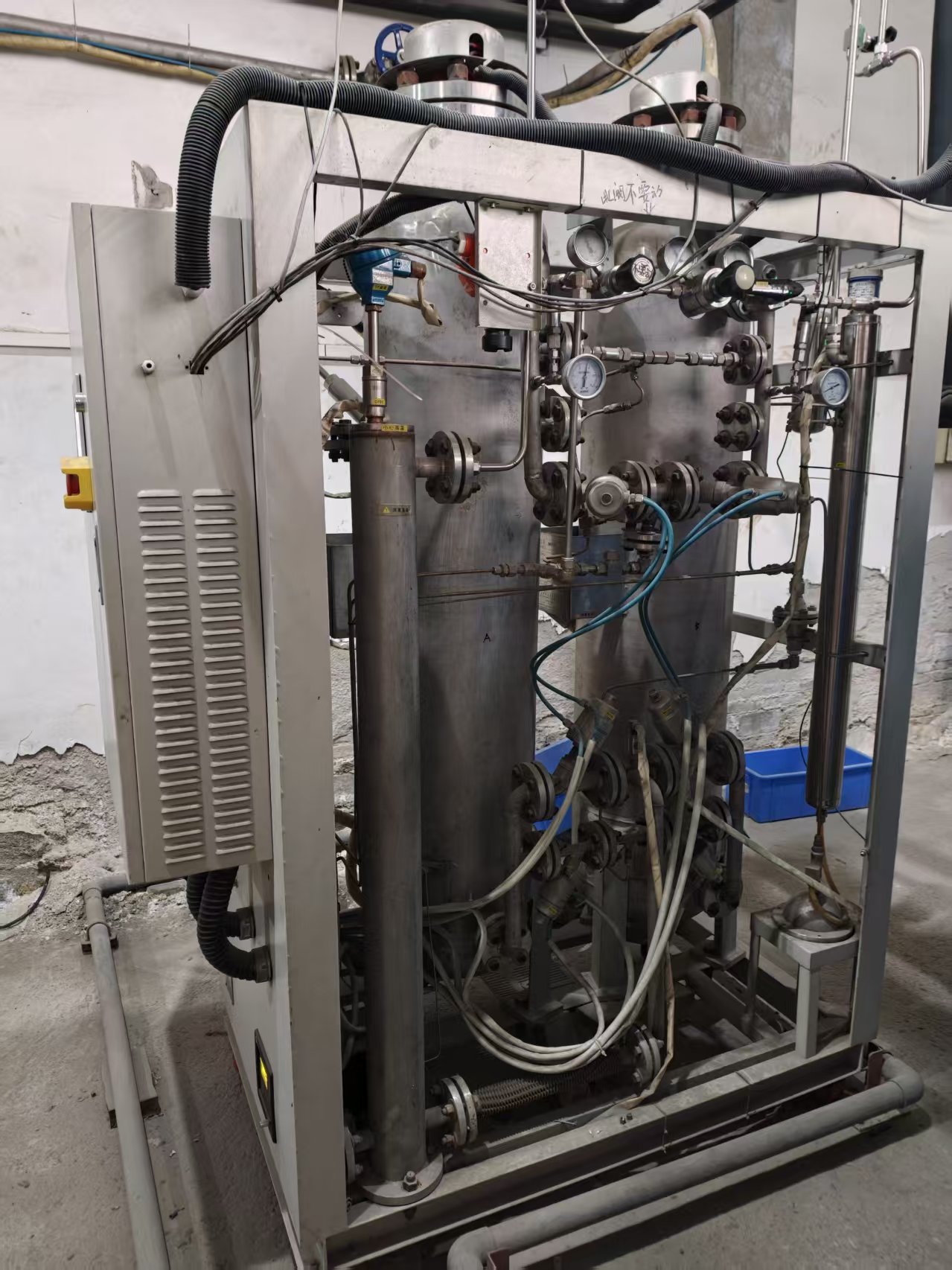

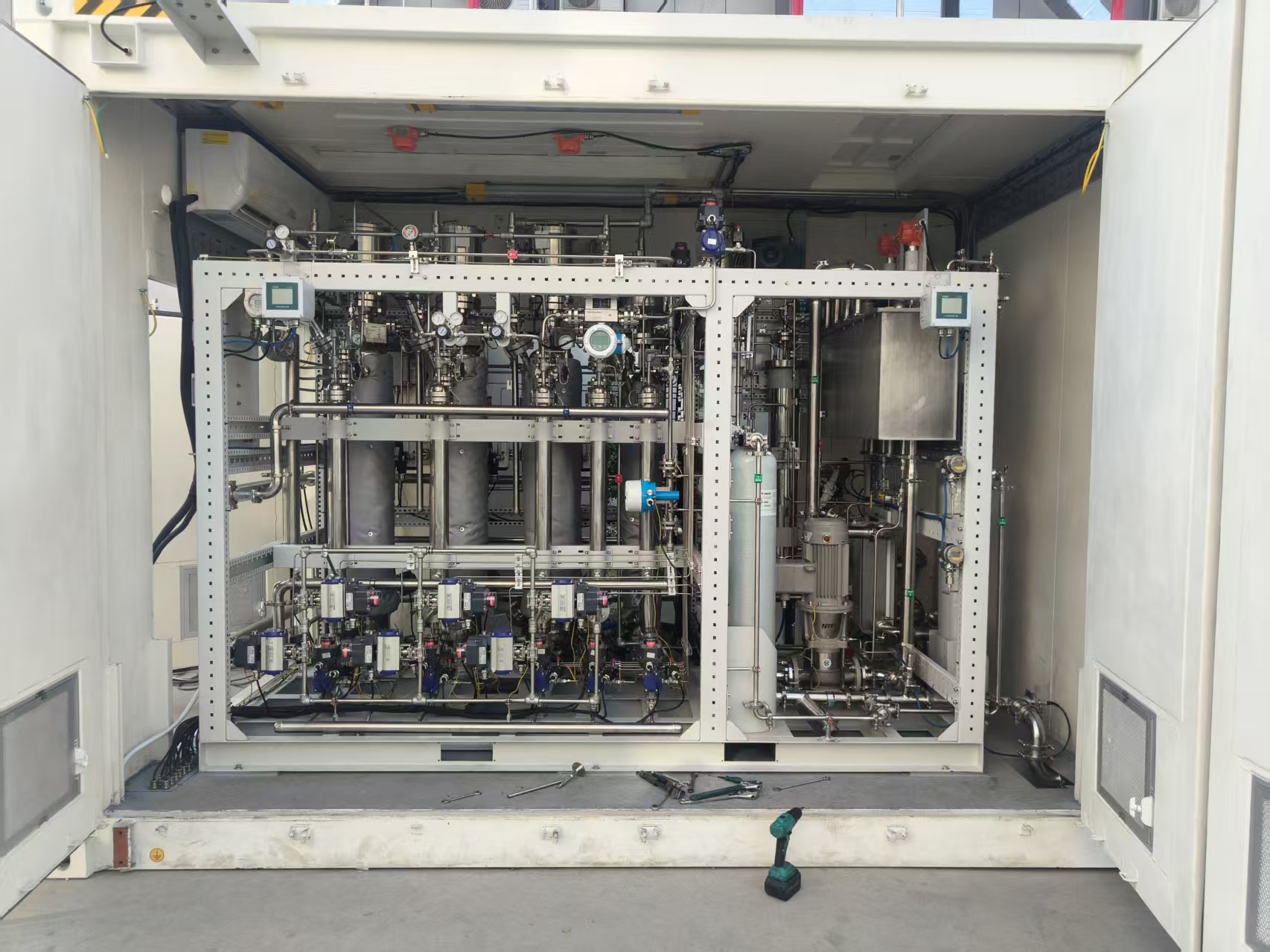

TSA（变温吸附）氢气纯化系统是氢能制备与纯化工艺中的关键装备，其核心部件分子筛吸附剂的性能直接决定产品氢的纯度与露点指标。在实际运行中，由于温控系统故障、操作失误或工艺波动等原因，TSA系统可能出现超温事件（如再生温度异常升高至420℃，远超常规再生窗口120-300℃），对分子筛吸附剂造成不同程度的不可逆损伤。为规范超温事件发生后吸附剂的性能评估流程，明确判定标准与操作规程，保障氢气纯化系统的安全稳定运行。

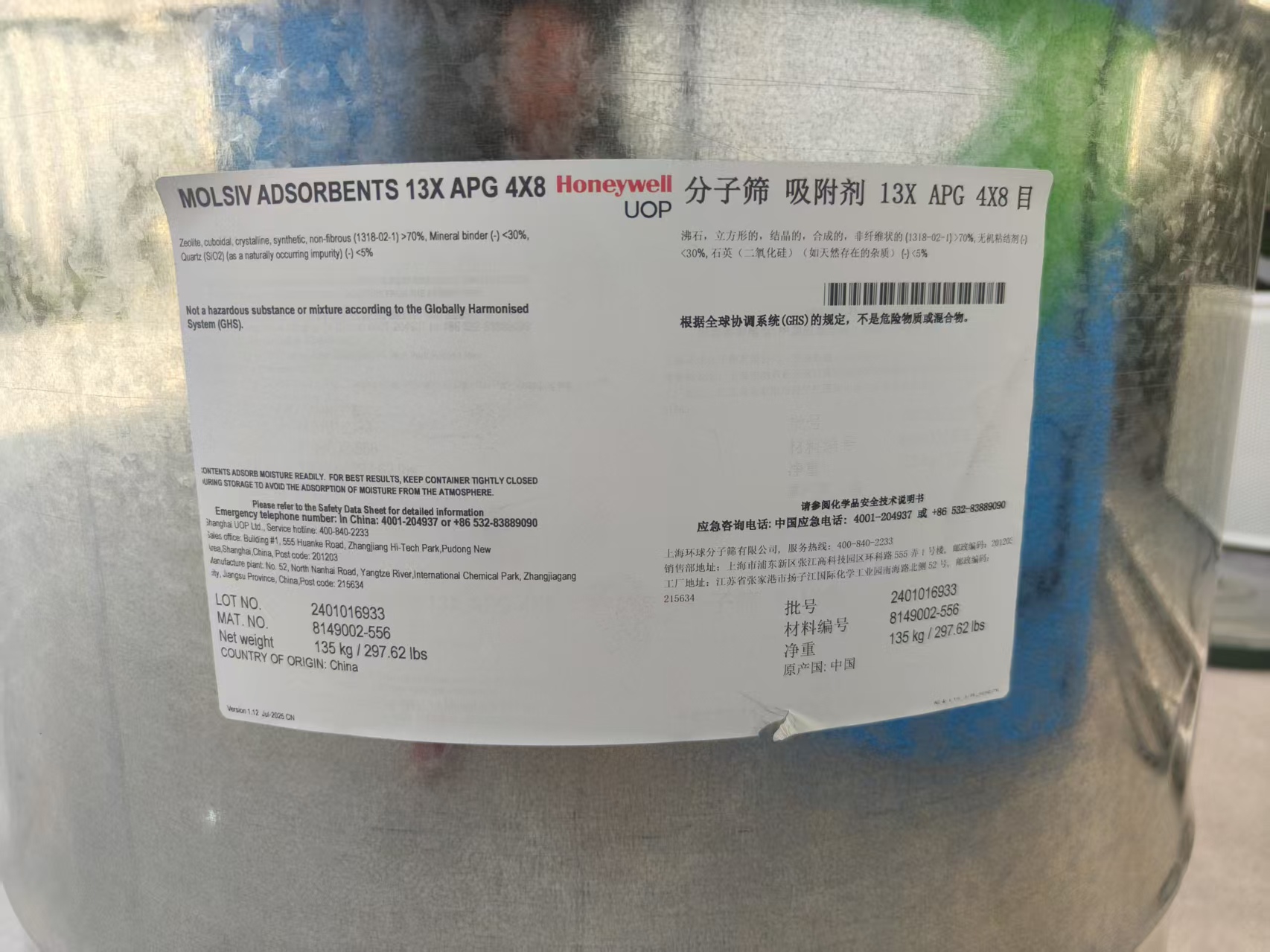

  一、超温TSA氢气纯化系统的超温是指再生气出口温度、吸附塔床层温度或吸附进气温度超过设计允许上限的运行异常事件。超温程度取决于温度峰值和持续时长，不同级别的超温对吸附剂造成的损伤程度差异显著，需采取不同的处置措施。（一）超温分级（二）超温位置二、超温对吸附剂的损伤分子筛是硅氧四面体和铝氧四面体按规则连接形成的沸石晶体，内部具有均匀微孔和阳离子位点。TSA再生温度达到420℃时，已明显高于多数工业分子筛的常规再生窗口，微观上会从晶体骨架、阳离子、孔道、粘结剂、表面化学五个层面发生衰减。（一）晶体骨架损伤：高温与水汽加速脱铝和晶格松弛分子筛骨架稳定性取决于Si-O-Al键和Si-O-Si键。再生温度升高后，孔道内残余水、CO2或极性杂质会形成局部湿热环境，促使骨架铝逐渐脱离，出现脱铝现象。脱铝后导致晶胞参数变化、局部晶格有序度下降、微孔体积和比表面积降低、对水、CO2、重烃的吸附容量下降。需区分的是，在干燥、无杂质条件下，部分分子筛短时间承受350-400℃甚至更高温度未必立即坍塌；但TSA床层里往往含水、含杂质，高温加水汽比单纯高温更危险。（二）阳离子迁移：选择性下降3A、4A、5A、13X等分子筛的孔径和选择性，依赖K+、Na+、Ca2+等阳离子在孔道中的位置。420℃下，阳离子热运动增强，可能发生阳离子从原有晶位迁移、孔口有效尺寸改变、对H2O、CO2、CH4等分子的静电作用减弱、吸附选择性变差。这对氢气纯化尤其敏感，因为TSA后通常要求露点很低，若阳离子位点受损，深度脱水能力会明显变差。（三）孔道堵塞与结焦如果原料气或再生气中含重烃、油雾、硫化物，420℃会使这些物质在孔道内发生裂解、聚合或碳化，形成不可逆积碳。积碳会堵塞微孔入口、降低有效吸附面积、增加传质阻力，使再生后吸附容量无法恢复到原有水平。这种情况即使晶体骨架没完全破坏，分子筛也会表现为"再生不干净、露点降不下去"。（四）粘结剂和颗粒结构损伤工业分子筛并非纯晶体，通常含有粘土等粘结剂。反复热循环叠加420℃超温，会使粘结剂老化、晶体与粘结剂界面开裂，颗粒强度下降，出现颗粒粉化、床层空隙率变化、压差升高、气流分布不均，局部更容易过热形成恶性循环。（五）表面化学变化高温可能改变分子筛表面羟基、酸性位和阳离子环境。对单纯干燥影响相对小，但如果TSA还承担脱除CO2、硫化物或微量有机物的任务，表面化学变化会进一步降低净化能力。三、吸附剂性能评估方法超温发生后，需对吸附剂进行系统化的性能评估，以判断其是否仍能满足运行要求。评估项目涵盖晶体结构、物理性能、吸附性能及运行指标等多个维度。（一）实验室检测项目（二）现场评估流程现场评估应按照以下步骤：第一步：超温事件发生后立即记录温度曲线、持续时间、伴随参数（压力、流量、露点、纯度）等运行数据。第二步：初步判断超温位置，区分是加热器出口超温、床层超温还是进气温度超温。第三步：暂停或降低加热。若温度仍在上升，立即切断加热器，保持干燥再生气吹扫降温。第四步：取样检测。从吸附塔不同深度（上部、中部、下部）分别取样，做好标记并送实验室分析。第五步：实验室分析。丶对样品进行检测，获取各项性能指标数据。第六步：综合评估。结合实验室数据和运行数据，由技术负责人判断吸附剂是否需要更换。第七步：编写评估报告。记录评估过程、检测数据、结论与建议，归档保存。四、更换判定标准吸附剂是否需要更换，应依据以下判定标准进行综合判断。五、更换操作吸附剂更换是一项系统性工程，涉及停机置换、旧剂卸出、塔内检查、新剂装填、气密试验、干燥再生及性能验证等多个环节，必须严格按照操作规程执行，确保施工安全和更换质量。（一）停机置换按照正常停机程序停运TSA系统，用氮气对系统进行置换，直至系统内氢含量低于0.5%（体积分数），确认安全后方可进行后续拆卸作业。置换过程中应监测各测点气体成分，确保置换彻底。（二）拆卸吸附塔按照厂家手册规定的程序拆卸人孔盖、气体分布器、丝网捕集器等内部部件。拆卸过程中应注意防静电措施，做好粉尘防护，避免吸附剂粉尘扩散。拆卸下来的部件应妥善存放，做好标记以便回装。（三）旧吸附剂卸出采用负压吸出或重力卸出方式卸出旧吸附剂，避免机械破碎导致颗粒损坏。卸出过程中应做好防尘防护措施，卸出的旧吸附剂按照危险废物管理规定进行处置。卸出后应对吸附塔内部进行彻底清理。（四）塔内检查检查吸附塔内分布器、支撑格栅、丝网等部件是否完好无损，有无腐蚀、变形或堵塞现象。清理塔内杂物和残留吸附剂粉尘，确认塔内清洁度满足装填要求。如发现部件损坏，应先更换或修复后再进行装填。（五）新吸附剂装填新吸附剂装填是更换操作中的关键，直接影响装填质量和运行性能：验收新吸附剂：核对型号、数量，查验出厂合格证及主要性能指标检测报告，确认符合技术要求。装填方式：采用气力输送或专用装填设备装填，避免颗粒在输送过程中发生破碎。装填密度：按照厂家推荐的装填密度控制，分层振实，确保床层均匀密实。装填高度：按照设计值控制装填高度，记录实际装填量和装填密度，形成装填记录。（六）气密性试验装填完成后，对吸附塔进行气密性试验。用氮气升压至设计压力，保压一定时间（通常不少于30分钟），检查各法兰连接处、人孔、阀门等有无泄漏。确认无泄漏后方可进行下一步操作。（七）干燥再生对全新吸附剂按照标准再生程序进行干燥活化处理。再生温度应严格按照吸附剂厂家推荐值控制，再生气流量和再生时间应满足设计要求。再生完成后，用干燥氮气冷却至常温，系统准备投运。（八）性能验证系统投运后应连续监测产品氢露点、纯度等关键指标，确认各项指标达到设计要求后方可正式投入商业运行。建议连续监测不少于7天，期间如出现指标异常应及时分析原因并采取纠正措施。六、更换后的性能验证与验收吸附剂更换完成后，需对系统性能进行全面验证和验收，确保更换质量满足运行要求。验收指标应涵盖产品氢品质、系统运行参数及设备状态等方面。七、预防措施为防止TSA氢气纯化系统再次发生超温事件，保障吸附剂长期稳定运行，从以下几个方面采取预防措施：（一）温控系统改造加装超温联锁保护装置，当再生温度超过设定上限时自动切断加热电源，防止温度继续升高。联锁设定值应低于吸附剂耐受温度上限，并留有适当的安全裕度。同时应定期对温控系统进行校验和维护，确保联锁功能可靠。（二）监测点在吸附塔床层关键位置增设温度测点，实现床层温度场的实时监控和记录。通过温度分布曲线可以及时发现局部过热现象，为运行调整提供依据。建议至少在床层顶部、中部、底部各设置一个温度测点。（三）运行参数严格控制再生气流量、加热速率、切换周期等关键运行参数，确保其在设计范围内运行。建立运行参数台账，定期分析参数趋势，发现异常及时调整。制定标准化的操作规程，减少人为操作失误。（四）原料气预处理加强前端脱氧、脱水、脱硫等预处理效果，减少杂质进入TSA系统。原料气中的水分、油污、硫化物等不仅会加速吸附剂老化，还可能在高温下产生副反应，加剧吸附剂损伤。建议定期检测原料气质量，确保进入TSA系统的原料气满足设计要求。（五）定期评估建立吸附剂寿命管理台账，制定定期评估计划。建议每1至2年对吸附剂进行一次全面性能评估，包括结晶度、比表面积、吸附容量、颗粒强度等指标的检测。通过趋势分析提前预判吸附剂老化情况，合理安排更换计划，避免突发性失效影响生产。
