水电解制氢是指水分子在直流电作用下被解离生成氧气和氢气，分别从电解槽阳极和阴极析出。根据电解槽隔膜材料的不同，通常将水电解制氢分为碱性水电解（AEM）、质子交换膜（PEM）. 水电解制氢设备

碱性水电解制氢(AEM)

碱性水电解制氢电解槽隔膜主要由石棉组成，起分离气体的作用。阴极、阳极主要由金属合金组成，如Ni-Mo合金等，分解水产生氢气和氧气。工业上碱性水电解槽的电解液通常采用KOH溶液，质量分数20%~30%，电解槽操作温度70~80℃，工作电流密度约0.25 A/cm2，产生气体压力0.1~3.0 MPa，总体效率62%~82%。碱性水电解制氢技术成熟，投资、运行成本低，但存在碱液流失、腐蚀、能耗高等问题。水电解槽制氢设备开发是国内外碱性水电解制氢研究热点。

PEM 水电解制氢 PEM制氢设备

区别于碱性水电解制氢，PEM水电解制氢选用具有良好化学稳定性、质子传导性、气体分离性的全氟磺酸质子交换膜作为固体电解质替代石棉膜，能有效阻止电子传递，提高电解槽安全性。

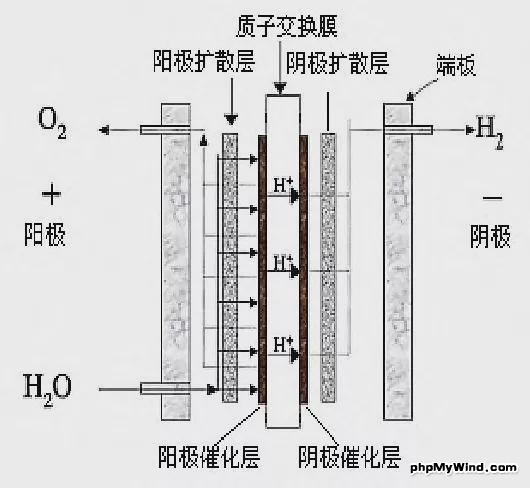

PEM水电解槽主要部件由内到外依次是质子交换膜、阴阳极催化层、阴阳极气体扩散层、阴阳极端板等。其中扩散层、催化层与质子交换膜组成膜电极，是整个水电解槽物料传输以及电化学反应的主场所，膜电极特性与结构直接影响PEM水电解槽的性能和寿命。

与碱性水电解制氢相比，PEM水电解制氢工作电流密度更高（˃1 A/cm2），总体效率更高（74%~87%），氢气体积分数更高（>99·99%），产气压力更高（3~4 MPa），动态响应速度更快，能适应可再生能源发电的波动性，被认为是极具发展前景的水电解制氢技术。目前PEM水电解制氢技术已在加氢站现场制氢、风电等可再生能源电解水制氢、储能等领域得到示范应用并逐步推广。水电解制氢设备

过去5年电解槽成本已下降了40%，但是投资和运行成本高仍然是PEM水电解制氢亟待解决的主要问题，这与目前析氧、析氢电催化剂只能选用贵金属材料密切相关。为此降低催化剂与电解槽的材料成本，特别是阴、阳极电催化剂的贵金属载量，提高电解槽的效率和寿命，是PEM水电解制氢技术发展的研究重点。 PEM制氢设备

AEM碱性水电解制氢和PEM水电解制氢技术对比
