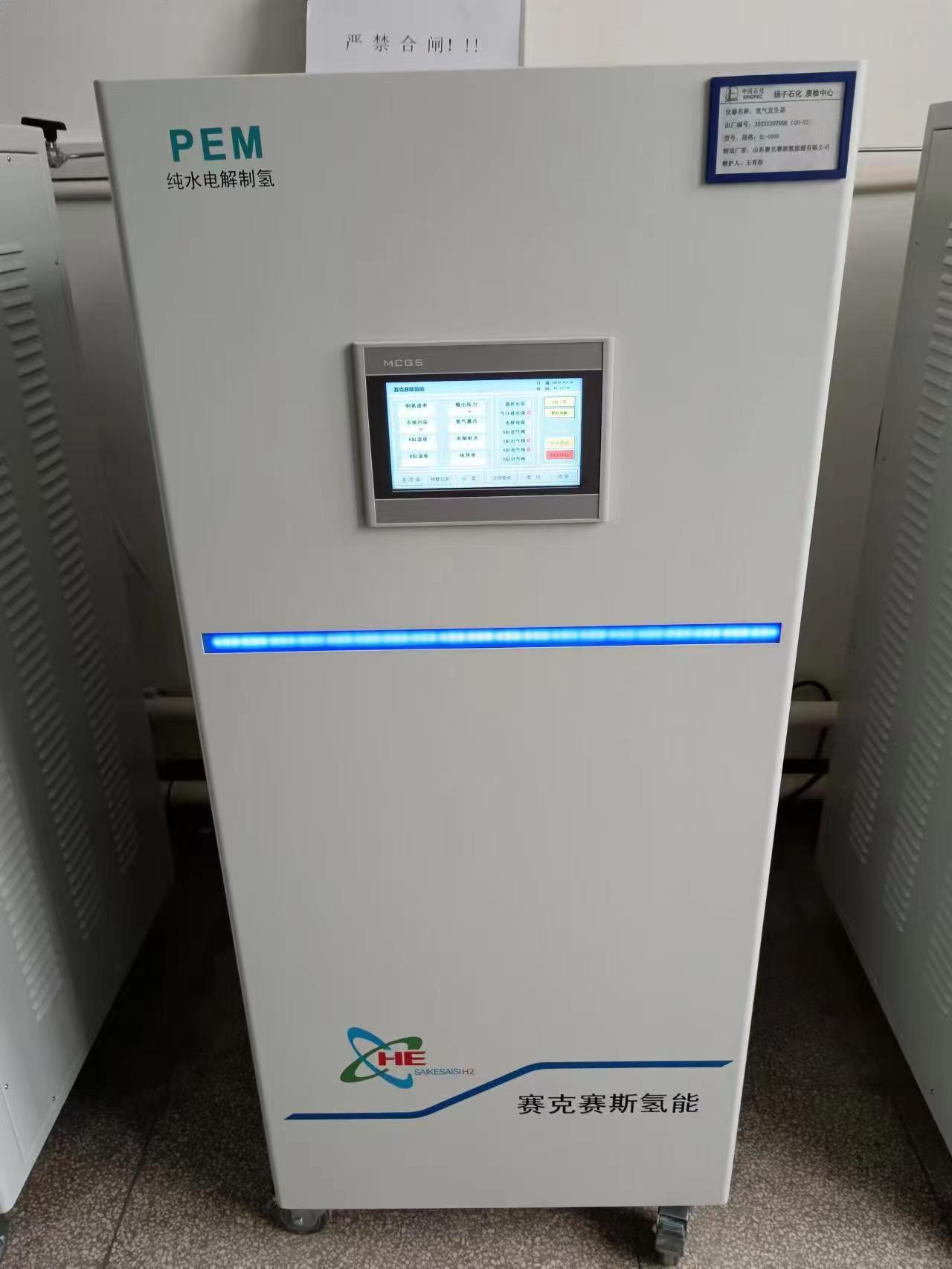

QLS-5000T型氢气发生器，PEM电解纯水（杜绝加碱）制取高纯氢气的一类高效、节能、环保类高科技专利产品。
工作原理
设备首次开机运行时，首先必须保证水箱内已装有足量的去离子水，电阻率大于1MΩ•cm（电导率小于1µs/cm），去离子水被送入电解槽阳极室，立刻在阳极分解：H2O=H++OH-。分解成的氢氧根离子（OH-），随即在阳极放出电子形成氧气（O2），从阳极室排出，携带部分水分进入水箱，水被循环使用，氧气经过冷却、气水分离后排空；在电场力的作用下，氢质子以水合离子（H+·XH2O）的形式，通过SPE离子膜，到达阴极接受电子形成氢气（H2），从阴极室排出，进入氢水分离器，在此除去从电解槽携带出的大部分水分，含微量水分的氢气再经氢气TSA净化装置后，纯度便达到99.9998%以上。当氢水分离器中的冷凝水累积到一定量时，内置压力变送器测试水位，便可从分离器下部出水口排出，如此往复，使分离器水位保持恒定。工艺流程图见下图：
控制系统
主要由电解电源及PLC模块、显示触摸屏部件三部分组成。
在电解过程中，当气压达到预选值时，压力传感器开始起控，显示跟踪电解，使电解电流随气压升高而减小，从而实现在稳压状态下令产气量自动跟踪用气量。
|
指标项目 |
QL-5000T
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
制氢方式 |
PEM制氢，杜绝加碱 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
输出流量（ml/min） |
0-5000ml/mim |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
输出压力（MPa） |
0-1.2(稳压输出)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
氢气纯度(%) |
≥ 99.9998 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
超压保护值(MPa) |
2MPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电源电压(V) |
220V 50HZ |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
氢气出口规格 |
卡套接头1/8 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
外形尺寸（L*W*H）mm |
650*550*1200 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
补水方式 |
自动补水 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
设备报警 |
超压/积水/缺水/欠压/温度/通讯/水质/换水/露点/水流等报警
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
氢气净化方式 |
TSA 变温吸附工艺 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
操作方式 |
触摸屏 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
冷却方式 |
风冷 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
设备功率 |
2300 |
3000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
工作环境温度 |
0-40℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
设备重量 |
≧180kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||
QLS-T系列氢气发生器采用PEM技术通过电解纯水产生氢气。具有高电解效率和高纯度的氢气，它拥有先进的PLC电气控制系统，自动化程度高。使用安全，操作简单。可采用集中供气的模式，是气相色谱和薄层色谱的理想设备，也可应用于化学和医学的氢化过程、半导体、CVD人造金刚石等方面。
特点和优势★特点和优势★
★PEM技术，无腐蚀，无污染，高纯度。
★单元罐电压低，电解池内阻小且无热量。
★TSA可变温度吸附净化，免维护。
★低功耗，气体产量充足，快速增压(3-5分钟)。
★稳压、稳流输出，并随负载气体消耗量的变化自动跟踪，自动保护技术完整可靠。
★具有过压/水过量/缺水/欠压/水质/温度/露点/水流报警功能，机器自动停止电解，可以实现远程启动和停止.
★ 低噪音，机器的内部气体回路部分用全卡套密封，具有良好的密封性能，安全可靠。
