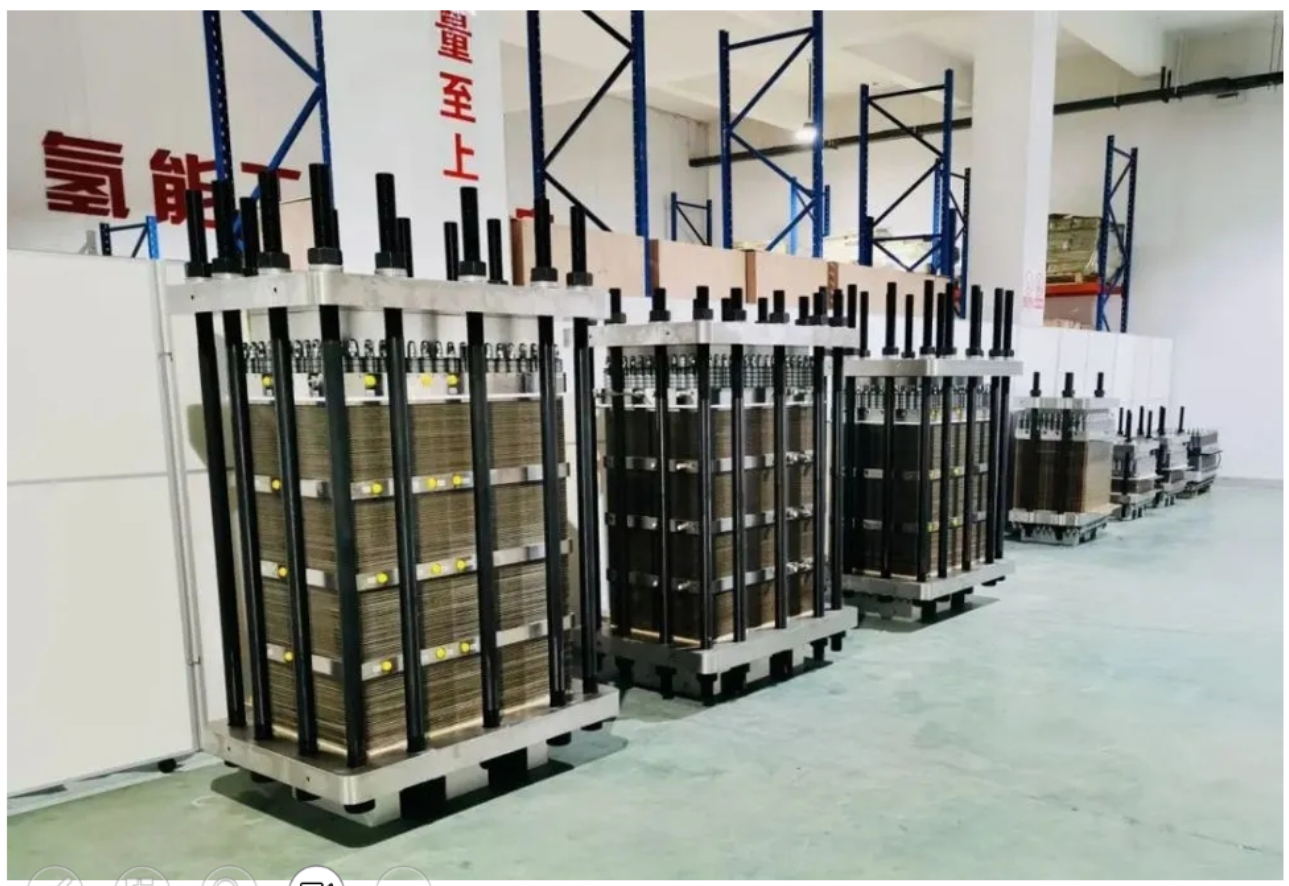

PEM电解槽的一般测试流程

PEM装置在测试过程中，相对稳定，但其较高的电密仍然是需要持续关注的一个点，温度的控制也是装置随风而动的基本要求，对此标准化的操作，规范的测试流程，对装置的运行非常重要。

1. 目的与背景

本报告旨在详细描述PEM电解槽的标准化测试流程。由于电解槽组件（如CCM、PTL）及其操作条件的差异会显著影响测试的可重复性，因此建立统一的测试协议（Protocol）对于评估性能、寿命及进行实验室间的对标至关重。

2. 测试前准备阶段 (Preparation)

2.1 组件预处理

• 多孔传输层 (PTL)：必须进行彻底清洁。通常采用超声波清洗，依次使用丙酮、异丙醇、乙醇和去离子水（DI-water）各清洗10分钟，以去除切割毛刺及表面污染物。

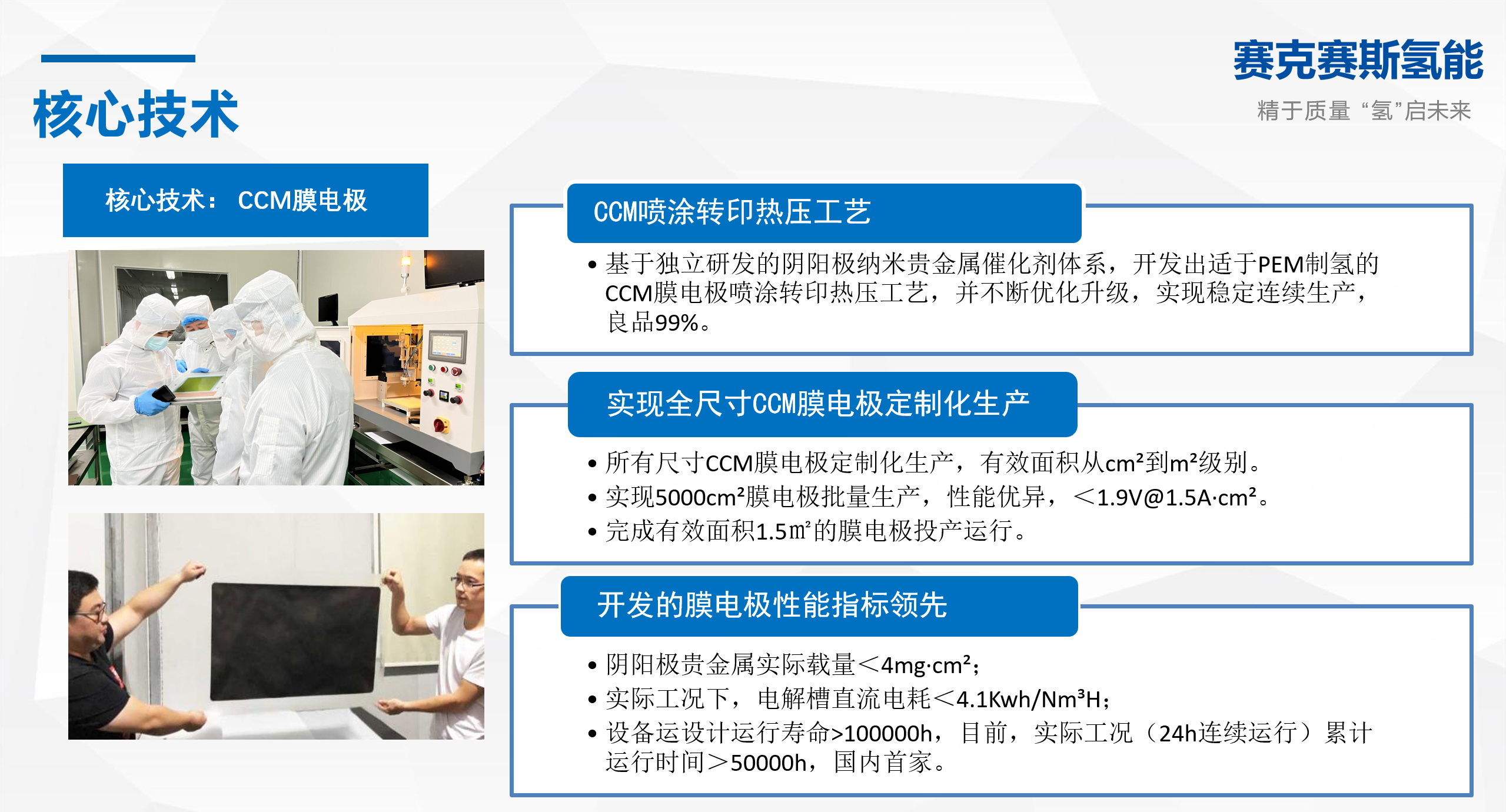

• 膜电极 (CCM)：建议在组装时保持干态。虽然部分研究建议预溶胀，但干态组装可引导膜在轴向溶胀，有效防止催化层（CL）分层或褶皱。

2.2 电解槽组装

• 压力控制：使用中心螺钉加压，并配备力传感器监测压缩力。
• 结构调整：通过调节PTL的高度（Overstand，通常设为 m）来精准控制PTL与CCM之间的接触压力。

3. 初始质量控制测试 (Initial Quality Control)

在正式运行前，必须执行以下步骤以确保设备安全：

• 水电导率检查：循环水的电导率必须维持在 < 0.1 μS/cm（最低要求 < 1 μS/cm），以防止催化剂中。
• 漏电流测试 (Leakage Current)：在低电压（如0.8V、1.0V、1.2V）下测量，以确认是否存在因PTL纤维穿透膜而导致的短路隐患。漏电检测对装置的影响目前没有清晰的证明。
• 气密性与耐压测试：根据标准（如GB/T 45541-2025），需对电解槽进行外部泄漏和内部窜气测试，确保其在额定工作压力下的安全。

4. 活化调节阶段 (Conditioning)

活化是消除CCM初始瞬态行为、确保数据可重复性的关键过程：

1.分步电流活化：

• 在60-80°C下以 0.2 A/cm² 运行30分钟，关注HTO。
• 以 1 A/cm² 运行30分钟，或更长时间。
• 以 2-3A/cm² 运行24小时，或更长时间。

2.恒压稳定调节：

• 在 1.7 V 电压下运行 恒定运行24小时。
• 判定标准：当电流变化率 < 1%/h 时，视为调节完成。

5. 性能表征阶段 (Characterization)

5.1 极化曲线 (Vi Curve) 测试

• 流程：按照电流密度从小到大（Up-curve）再从大到小（Down-curve）的顺序记录电压响应。
• 稳定期：在不同测试温度点（通常为60°C和80°C）切换后，需在1.7 V下进行1小时的稳定化处理。
• 温度控制：性能受温度影响极大（约 3-4 mV/K），建议取阳极侧入口、出口及内部传感器的算术平均值作为代表性电解槽温度。

5.2 电化学阻抗谱 (EIS)

• 测量条件：在特定电流密度（如0.1至2.5 A/cm²）下，叠加小幅交流扰动（通常为DC电流的5%-10%）。
• 分析要点：通过Nyquist图提取高频电阻 (HFR)，用于对极化曲线进行 iR补偿，从而区分欧姆损失和动力学损失。

6. 安全与辅助测试

• 气体分析：监测氢气纯度及“氢氧互串”风险。氧中氢浓度必须低于爆炸极限（安全限值通常为4% VOL，预警值为2%）。
• 水分析：通过分析工艺水中的金属离子（如Ir, Pt, Ti）和PFAS排放量，间接评估催化剂剥落及膜降解情况。
• 水力响应：记录不同流量和负荷下的压力降，为系统水泵选型提供依据。

7. 耐久性测试 (Durability)

• 恒电流运行 (Endurance Run)：监测电压随时间的增长率。该指标反映了系统长期稳定性。
• 加速应力测试 (AST)：通过频繁的开关机循环或剧烈的负载变动（如 0 到 3 A/cm² 快速循环），加速评估组件在极端工况下的寿命。

总结与建议

• 重复测试：建议取第二次极化曲线的结果作为基准，因为第一次测试时CCM可能尚未达到完全活化状态。
• iR补偿：为了实现实验室间的数据比对，必须结合EIS数据剔除欧姆电阻的影响。
• 高精度温控：温控系统的波动应控制在 ±1K 以内，否则将导致显著的数据偏差。

根据AI生成，学习科普。
