PEM制氢系统由电解槽主体（电堆）与辅助系统（BoP）共同构成。本文从实际项目配置角度出发，梳理PEM制氢设备的需求分析、核心选型、辅助系统配套及经济性考量，供项目规划与设备采购参考。

一、需求分析前置要点

在进入设备选型阶段之前，需首先明确以下基础条件，作为后续配置决策的依据。

1.产氢规模与应用场景

• 确定单位时间（小时或日）氢气需求量；

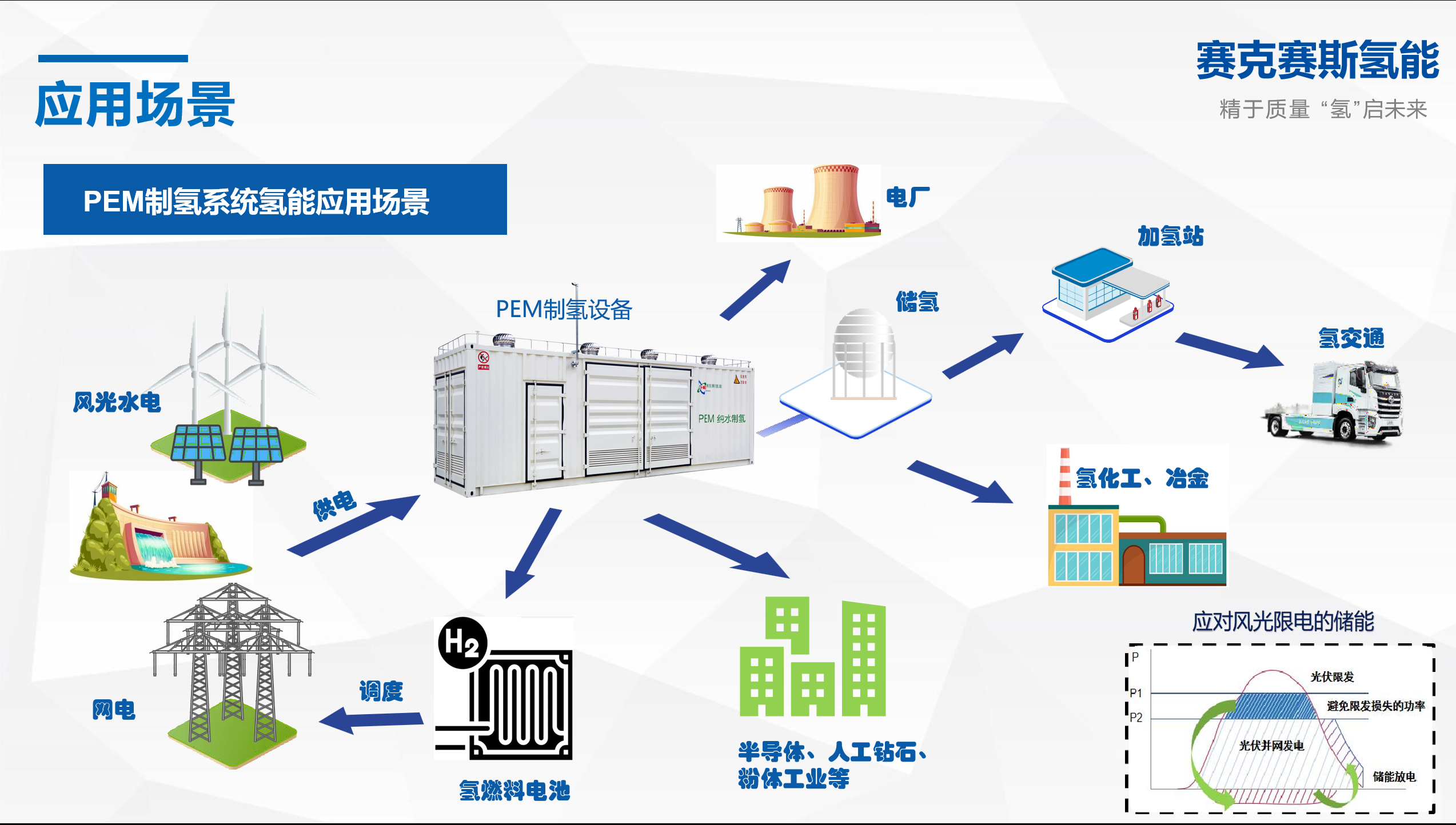

• 明确氢气终端用途（工业原料、交通燃料、储能调峰、实验室等），不同场景对产品纯度、出口压力及供气连续性的要求存在显著差异。

2.电力来源与运行模式

• 评估电力供应方式：稳定电网接入或风能、太阳能等间歇性可再生能源；
• 确定运行制度：连续满负荷运行，或随可再生能源出力波动间歇运行；
• PEM电解槽具备快速动态响应与宽功率调节能力（典型范围20%～120%），适用于波动性电源场景。若采用纯可再生能源离网供电，需同步评估电解槽容量超配及储氢缓冲系统的配置需求。

3.出口压力要求

• 明确终端用氢压力等级：加氢站场景中，氢气压缩机成本占比显著（约3800美元/千瓦），选用高压直出型电解槽（如3MPa级）可有效降低压缩环节设备投资与运维成本。

二、电解槽核心配置——电堆选型

1.额定产氢量

产氢量以Nm³/h（标准立方米/小时）为基本单位。当前PEM电解槽产品覆盖范围较广：

• 小功率等级（5～50kW）：适用于科研验证与小型制氢场景；
• 中大型等级（250kW～1MW）：适配风光制氢等波动性电源场景；
• 兆瓦级以上（如300Nm³/h单槽、500Nm³/h系统）：面向规模化工业制氢需求。

2.主要技术参数

依据GB/T 45539-2025《PEM电解槽技术要求》，选型阶段需重点关注以下指标：

参数类别	具体指标	参考值/说明
产氢流量	额定产氢量	根据需求确定
产氢纯度	提纯前/后	提纯前≥99.9%提纯后≥99.999%
直流电耗	kWh/Nm³H₂	先进水平≤4.4kWh/Nm³
电流密度	A/cm²	1.5-3 A/cm²
功率调节范围	%	20-120%
产氢压力	MPa
冷/热启动时间	-

3.核心部件关注要点

膜电极（MEA）：电化学反应的核心场所，其结构与性能直接决定电解槽的输出特性与使用寿命。选型时应关注质子交换膜类型（如增强型复合膜）、膜厚度及催化剂载量。

双极板：占电堆成本的50%以上，材质基本选用钛材，需具备良好的机械稳定性、化学耐蚀性及低氢渗透性。

密封结构：需满足高压（如3MPa）及压差运行条件下的密封可靠性要求。

三、辅助系统（BoP）配置方案

辅助系统（Balance of Plant, BoP）是保障电解槽正常运行的关键支撑体系，涵盖气体处理、水循环、供电与控制等功能模块。

1.电源子系统（占BoP成本约50%）

主要包含进线配电变压器、整流器（AC/DC变换），以及以PLC为核心的过程控制系统（含数据采集、安全传感器、过程参数测量装置等）。

配置时需确保电源系统容量与电解槽额定功率匹配，并在宽功率运行范围内保持较高的变换效率与输出品质。

2.供水与水处理子系统（占BoP成本约22%）

该子系统为PEM系统最为关键的辅助部分之一。PEM电解对水质要求严格，需使用超纯水，电导率通常要求低于0.1～0.5μS/cm。

典型配置包括：反渗透（RO）制水装置、补给水箱、循环回路离子交换器、阳极循环回路（含净化装置、树脂床、循环泵、换热器、气水分离器及除雾器）及阴极循环回路（含氢水分离器、除雾器等）。

水质不纯将导致催化剂中毒与膜性能衰减，须配置多级水处理系统以确保长期运行稳定性。

3.热管理子系统

包括工艺冷却换热器（维持电解堆工作温度在50～80℃最佳区间）及产出气体冷却换热器。

需注意，温度升高有助于提升反应动力学，但过高温度会加速膜与催化剂 degradation，配置时须在能效与设备寿命之间取得平衡。

4.气体净化与压缩子系统

• 除氧反应器：催化复合残余微量氧；
• 气体干燥器：去除水分至ppm级别；
• 缓冲罐：平抑产氢量波动；
• 压缩机：增压至终端所需压力等级。

配置时应根据最终用氢压力需求确定是否配置压缩机及所需压缩级数。

5.安全控制系统

须独立配置，不得依赖单一传感器或阀门。

关键安全装置包括：

• 止回阀：防止氢气反向流入阳极回路；
• 压差传感器及紧急关断（ESD）程序；
• 安全阀与放空系统。

四、系统集成方式

1.模块化配置

当前行业已开展电解系统模块化应用的初步探索，兆瓦级PEM电堆单元的并联扩容已在工程层面实现，可覆盖从100kW至100MW不同规模的系统布局。

模块化配置的主要优势包括：

• 扩容灵活，可根据负荷增长分阶段增加模块；
• 多模块独立控制，有助于提升低负荷工况下的系统效率；
• 更好地适配可再生能源的波动性输入。

2.撬装集成

对于中小规模项目，可采用撬装集成化方案——将电解槽、辅助系统及控制系统集成于同一撬装平台，具有占地面积小、现场安装便捷的特点。

五、经济性考量

1.成本结构

PEM制氢系统成本构成概览：

• 电解电堆：约占总成本的45%～60%
• 其中双极板约占电堆成本的53%
• 膜电极约占电堆成本的20%～25%
• 辅助系统（BoP）：约占40%～55%
• 电源系统约占BoP的50%
• 水循环系统约占BoP的22%
• 气液分离与纯化系统约占BoP的25%

2.配置优化建议

• 容量优化：依据电力来源特性与氢气负荷曲线，合理确定电解槽额定功率。对于风光等波动性电源，可评估碱性+PEM混合配置方案，利用碱性电解槽的低成本优势与PEM的快速响应特性形成互补。
• 备件与冗余：对离子交换树脂、传感器等易耗损关键部件应配置适当备件，以缩短非计划停机时间。
• 全生命周期成本：设备选型不应局限于初始采购成本，需综合考量运行能耗、维护频次及关键部件更换周期等全生命周期因素。
