什么是催化剂中毒？
说明：本文主要介绍催化剂中毒中的毒物类型、活性位占据、强吸附状态、曲线衰减、谱学信号和失活路径区分。
催化剂中毒的“毒物”指哪些吸附物种
催化剂中毒指反应体系中的少量物种与活性位发生强吸附、配位或沉积，使反应物到达位点的机会下降。毒物范围覆盖气体、液体和固体沉积物，CO、H2S、硫醇、氯离子、磷酸根、重金属离子、盐类和积碳前驱体均属于毒物来源。普通反应物吸附后继续转化或脱附；毒物停留时间长，原本循环周转的位点转为低周转位点。

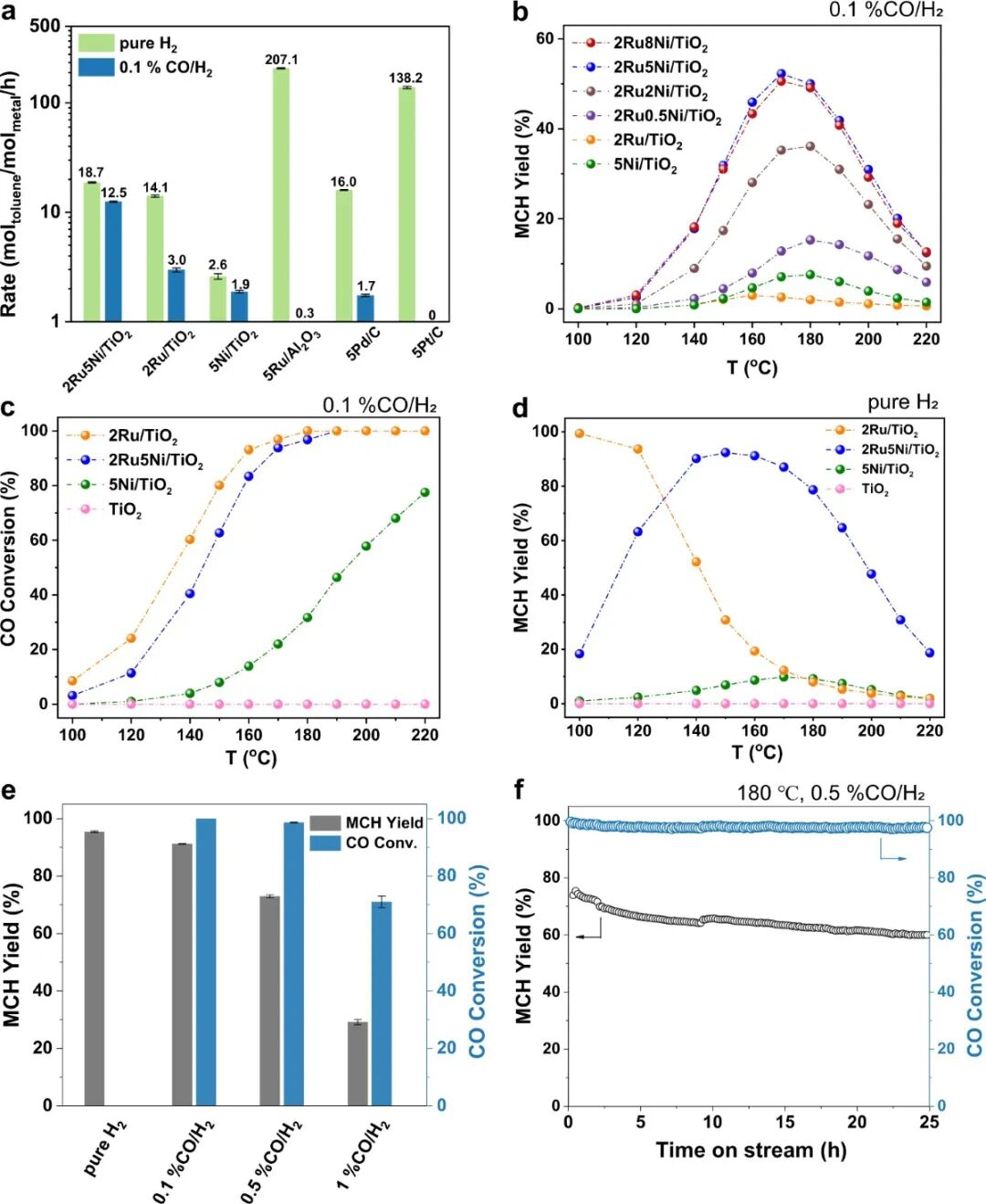

含CO氢气通入反应器后，甲苯加氢产物和CO转化曲线随时间变化，毒物浓度、覆盖度和催化寿命在时间轴上同步记录。θpoison代表毒物占据位点的比例，该比例升高后，反应物吸附、氢活化和表面迁移速率均下降。固定床保持相同进料流量时，转化率下降常伴随产物分布漂移，床层出口组成保留毒物覆盖的时间痕迹。
相同毒物的中毒强度受位点类型控制。金属位对CO、S和卤素响应强，酸位对胺、碱金属和水分响应强，孔壁对焦炭和盐沉积响应强。中毒速率受吸附平衡、扩散路径、反应温度和杂质分压控制。气相体系看分压和停留时间，液相体系看溶解度和配位能力，电催化体系还涉及电位区间内的离子覆盖。
强吸附位怎样形成？
毒物怎样占据活性位和改变吸附状态？
毒物在低配位金属、缺陷位、酸中心或金属-载体界面形成稳定键合。硫物种常形成M-S键，氯物种常形成M-Cl或表面氯盐，CO依靠σ给电子和π反馈锁定金属位，磷酸根则倾向于锚定在氧化物表面。吸附能越负，脱附所需温度越高，反应物重新占据位点的概率越低，表面覆盖在短时间内向毒物一侧偏移。

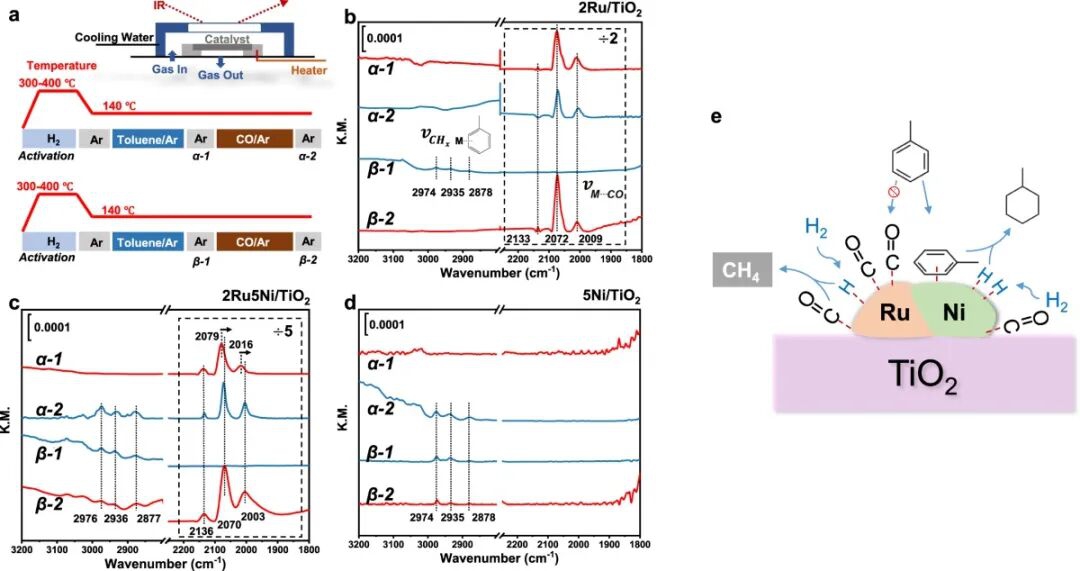

图2. CO与甲苯在RuNi/TiO2 上的原位红外吸附峰和切换实验，来源：Nature Communications, 2022, DOI: 10.1038/s41467-022-32100-x。
原位红外谱中的COad 峰位记录吸附构型：线式CO、桥式CO和多重配位CO分属不同金属集合。峰位红移或蓝移来自金属电子密度、反馈强度和邻近吸附物，表面空位数下降会让反应物吸附转为稀疏状态。切换气氛后COad 峰缓慢衰减，毒物离位速率转化为峰面积和峰位的联动变化。

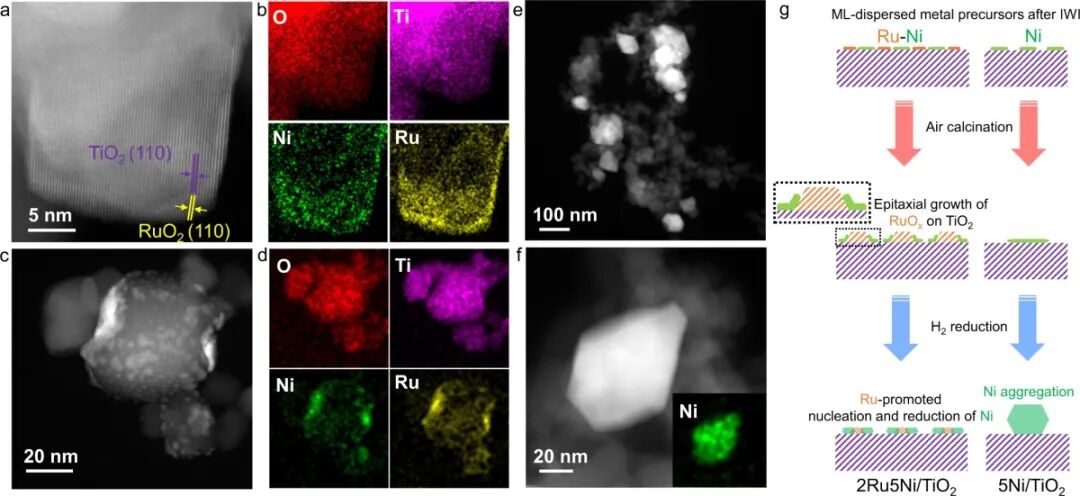

图3. RuNi/TiO2 的结构表征与双金属位点分布，来源：Nature Communications, 2022, DOI: 10.1038/s41467-022-32100-x。
合金或双金属界面能分离反应物位点与毒物位点。Ru-Ni/TiO2 中Ru促进甲苯加氢，Ni处理CO，空间上相邻而功能上分担，降低CO对芳烃加氢位的占据。双金属结构改变毒物吸附位置，主要反应位点保留氢溢流、芳烃吸附和表面迁移空间。
硫/氯/磷/CO/积碳改变哪些催化界面？
杂质元素怎样改写位点化学？
硫毒化常见于金属催化剂。H2S、硫醇和有机硫在金属表面裂解后形成硫覆盖层，金属-氢键、金属-碳键和金属-氧键的形成速率被压低。对Cu、Ni、Pt、Pd等体系，S 原子的强配位常带来不可逆位点损失。载体上存在可迁移氧或碱性位时，硫转化成硫酸盐、亚硫酸盐等表面物种，活性相旁边的局部酸碱环境同步变化。

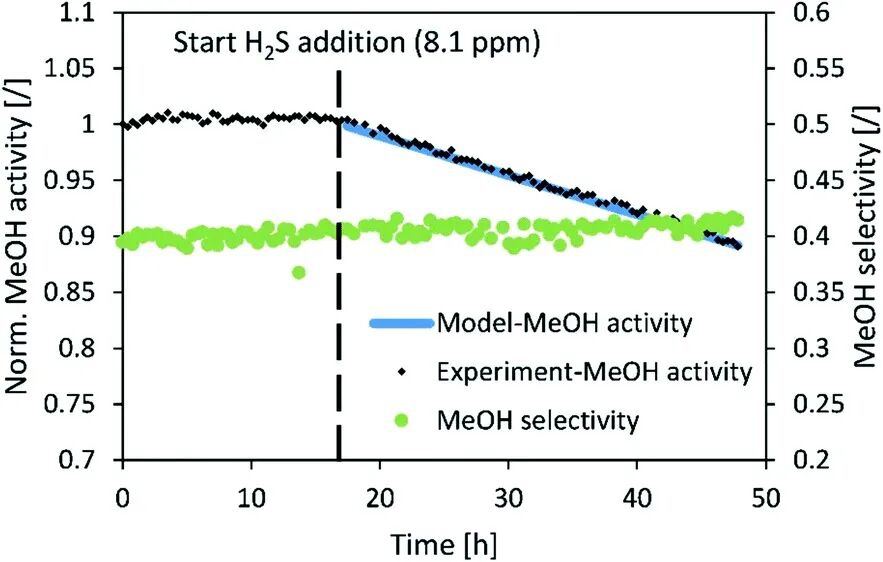

图4. 8.1 ppm H2S作用下Cu-Sr-Ti催化剂的CO2 加氢活性与选择率随时间变化，来源：Reaction Chemistry & Engineering, 2022, DOI: 10.1039/D1RE00486G。
低ppm级H2S就能降低甲醇合成催化剂的活性和选择率，活性衰减与通入硫量呈近线性关系。硫中毒曲线并列记录毒物剂量、时间和产物分布，表面硫化物厚度随运行时间累积。曲线斜率陡，指向单位硫剂量造成的可用位点消耗增加；选择率同步改变，指向CO2、H2 和中间体竞争吸附被硫覆盖改写。
氯和磷倾向于改变表面酸碱与配位壳。氯形成金属氯化物或覆盖氧化物羟基，磷酸根占据氧空位和金属-氧桥，积碳包覆孔口、金属台阶和酸中心。卤素改变金属价态与表面羟基数量，磷物种使氧化物表面形成交换速率低的磷酸盐外壳，积碳压缩分子扩散空间。

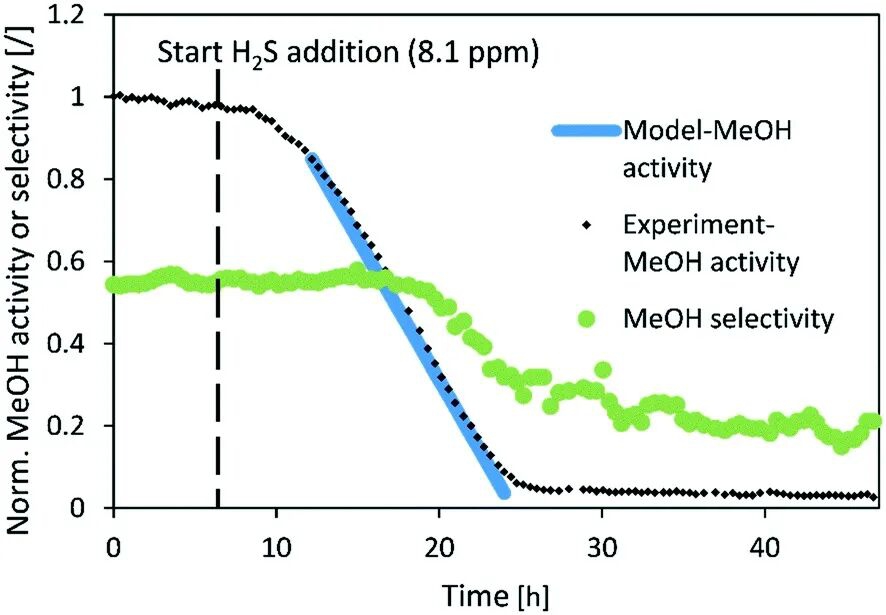

图5.商业CuZnAl催化剂在H2S条件下的活性、选择率和副产物变化，来源：Reaction Chemistry & Engineering, 2022, DOI: 10.1039/D1RE00486G。
商业CuZnAl在硫杂质下的活性曲线与Cu-Sr-Ti、Cu-Ca-Ti的衰减形状不同，差异来自金属种类、氧化物载体和暴露位点比例。毒物种类相同，界面化学不同，衰减速率和产物分布形成分化。硫中毒条件下，Cu-Zn界面、Ti相关位点和碱土金属修饰位点记录出不同表面化学。
哪些反应曲线和谱学信号记录中毒过程
中毒过程时间信号怎样指向中毒？
中毒过程常出现在时间曲线里：转化率缓慢下降、目标产物选择率下降、副产物上升、再生后恢复幅度有限。恒温固定床、电化学恒电位和光催化循环均记录时间轴，毒物剂量越高，衰减斜率越大。若关掉毒物进料后曲线恢复缓慢，覆盖物脱附或再氧化过程会成为寿命恢复的慢步骤。
图6. 0.1 ppm H2S长周期运行模拟中的甲醇合成床层响应，来源：Reaction Chemistry & Engineering, 2022, DOI: 10.1039/D1RE00486G。
模拟曲线把0.1 ppm H2S延长到一年的运行时段，低浓度毒物通过累计剂量改变床层出口组成。长周期信号包含速率常数、穿透时间和选择率拐点，而非单个末端活性。长周期数据削弱短时噪声，床层内不同位置的毒物前沿转化为出口产物的滞后响应。
谱学信号区分化学形态。XPS中S 2p、Cl 2p、P 2p的新峰标记元素引入，原位红外中的COad 峰位标记金属电子态，Raman的D/G比和TGA失重台阶标记积碳含量。运行前样品作为峰面积、结合能和带宽参照；元素含量升高但位点滴定不降时，毒物未必已经占住反应位。
同位素脉冲和CO化学吸附能测可用位点数，BET和孔径分布能测堵塞后的孔体积。活性曲线与谱学信号同步变化时，中毒归因指向材料表面状态。若曲线衰减而毒物元素信号弱，反应气氛、传质阻力和温度场同步记录。
中毒、烧结、溶出和堵孔怎样读取？
失活路径怎样分开？
中毒的特征是毒物元素、表面覆盖和可用位点数量同步变化。烧结的特征是颗粒尺寸增大、金属分散度下降；溶出的特征是ICP中金属浓度上升；堵孔的特征是BET比表面积和孔体积下降。四条失活路径常在一套催化剂上叠加，但各自留下不同材料量：元素丰度、粒径统计、溶液金属含量或孔结构参数。
图7.抗毒Pt/C转移加氢体系的反应曲线与TEM粒径分布，来源：RSC Sustainability, 2026, DOI:
10.1039/D5SU00864F。
耐毒催化剂依靠活性位保护、毒物吸附削弱和反应物供给维持稳定运行范围。Pt/C转移加氢体系面对含硫、含卤底物保留循环活性，颗粒尺寸分布限定结构变化，反应曲线限定活性衰减来源。若回收样品中粒径分布保持集中，活性下降主要来自表面覆盖、配体残留或局部孔堵塞。
毒物元素丰度、活性位滴定、颗粒尺寸、金属流失和孔结构构成失活区分矩阵。若再生后活性恢复且毒物峰减弱，中毒贡献较大；若粒径、晶相或孔体积已经改变，烧结、溶出或堵孔占主导。进料杂质、反应时间、再生条件和表征样品编号一一配对，失活归因指向材料工作态历史中的毒物暴露、热处理和再生步骤。
